Пневмокаркасные палатки
Модули от 8 до 96 м² для вахты, стройки, экспедиций и спецслужб. Разворачиваются за 15–20 минут, работают при −50…+70 °C.
17 лет производства · Собственные цеха в СПб · Лизинг для юрлиц
- 17 лет производства
- Собственные цеха в СПб
- Лизинг для юрлиц
Пневмокаркасные палатки
→
→
Заполните форму и наши менеджеры вам перезвонят
Для каких компаний и отраслей подходит
Не нашли свою отрасль?
Подберём модель и комплектацию под вашу задачу
Туризм и детские лагеря
Спальные корпуса, столовые и глэмпинг на сезон
Мероприятия
Шатры для выставок, фестивалей и выездных событий
МЧС, МВД, МО
Штабы, пункты обогрева и временного размещения
Сельское хозяйство
Сезонное жильё для рабочих, укрытие техники
Нефтегазодобыча
Вахтовые общежития, столовые и сушилки при −50 °C
Экспедиции
Жильё и штаб в поле, быстро сворачивается при переезде
Строительство
Бытовки, прорабские и склады на объекте без фундамента
Надувные модули AZART предназначены для быстрого размещения людей и оборудования в условиях, где требуется надежное временное укрытие. Герметичный пневмокаркас, утепление, вентиляция и продуманная комплектация позволяют использовать конструкции при температурах от −50 до +70 °С, сохраняя комфорт внутри.
Пневмокаркасные палатки: прочность, мобильность и комфорт в любых условиях
Герметичный пневмокаркас
Прочная конструкция, рассчитанная на высокие нагрузки
Каркас изготовлен из армированной ПВХ-ткани по технологии герметичной врезки надувных труб. Рабочее давление составляет 0,2 Атм — этого достаточно для устойчивости к значительным снеговым и ветровым нагрузкам. В штатном режиме модуль сохраняет рабочее давление в среднем до 3 суток без подкачки.
Каркас изготовлен из армированной ПВХ-ткани по технологии герметичной врезки надувных труб. Рабочее давление составляет 0,2 Атм — этого достаточно для устойчивости к значительным снеговым и ветровым нагрузкам. В штатном режиме модуль сохраняет рабочее давление в среднем до 3 суток без подкачки.

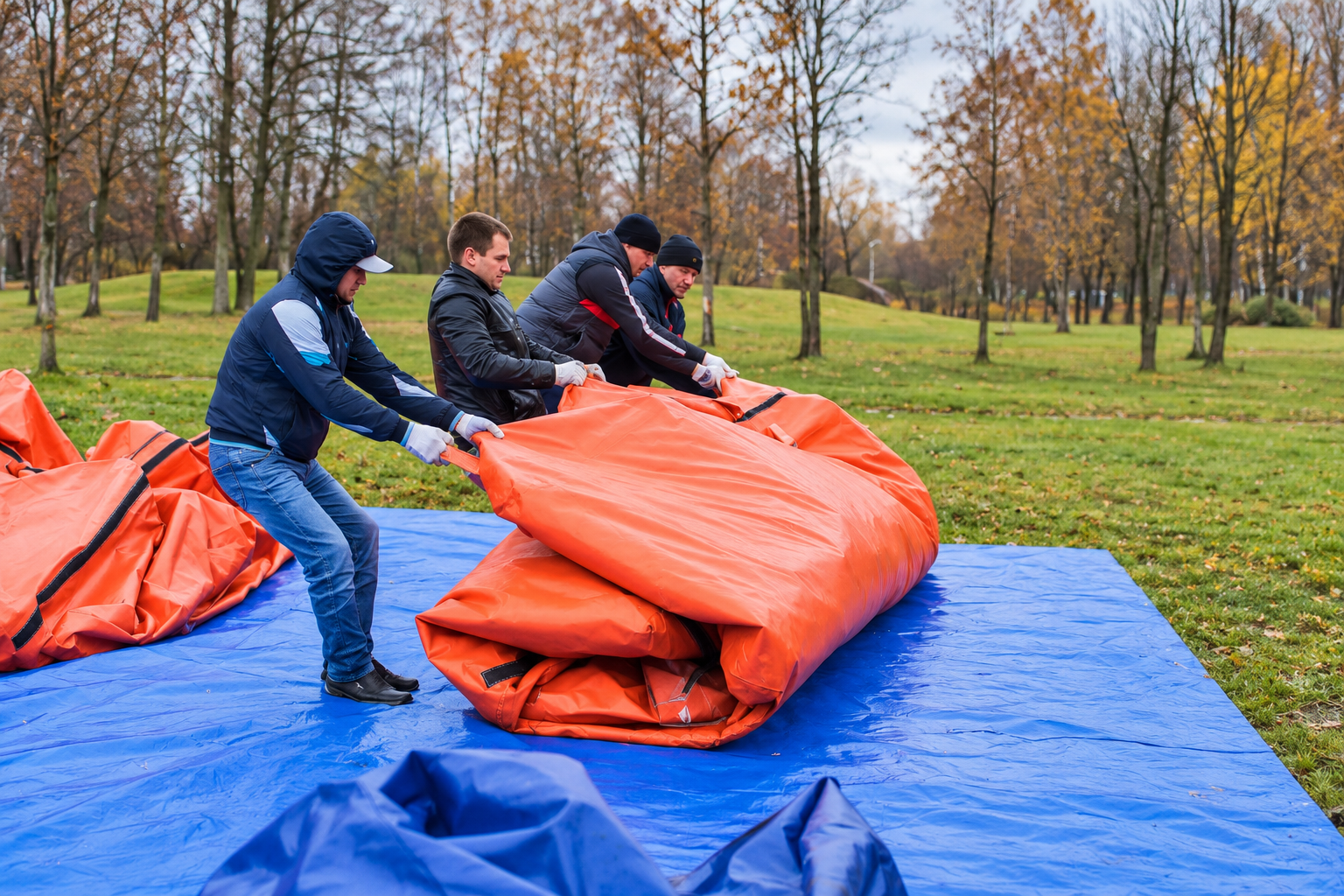

Быстрое развертывание
От транспортировки до готового модуля — за 15–20 минут
Для установки достаточно подключить электронасос и наполнить пневмокаркас воздухом. После достижения рабочего давления конструкция принимает рабочую форму и готова к использованию. Дополнительные элементы внутренней планировки, отопление и другое оборудование устанавливаются непосредственно после развертывания.
Для установки достаточно подключить электронасос и наполнить пневмокаркас воздухом. После достижения рабочего давления конструкция принимает рабочую форму и готова к использованию. Дополнительные элементы внутренней планировки, отопление и другое оборудование устанавливаются непосредственно после развертывания.

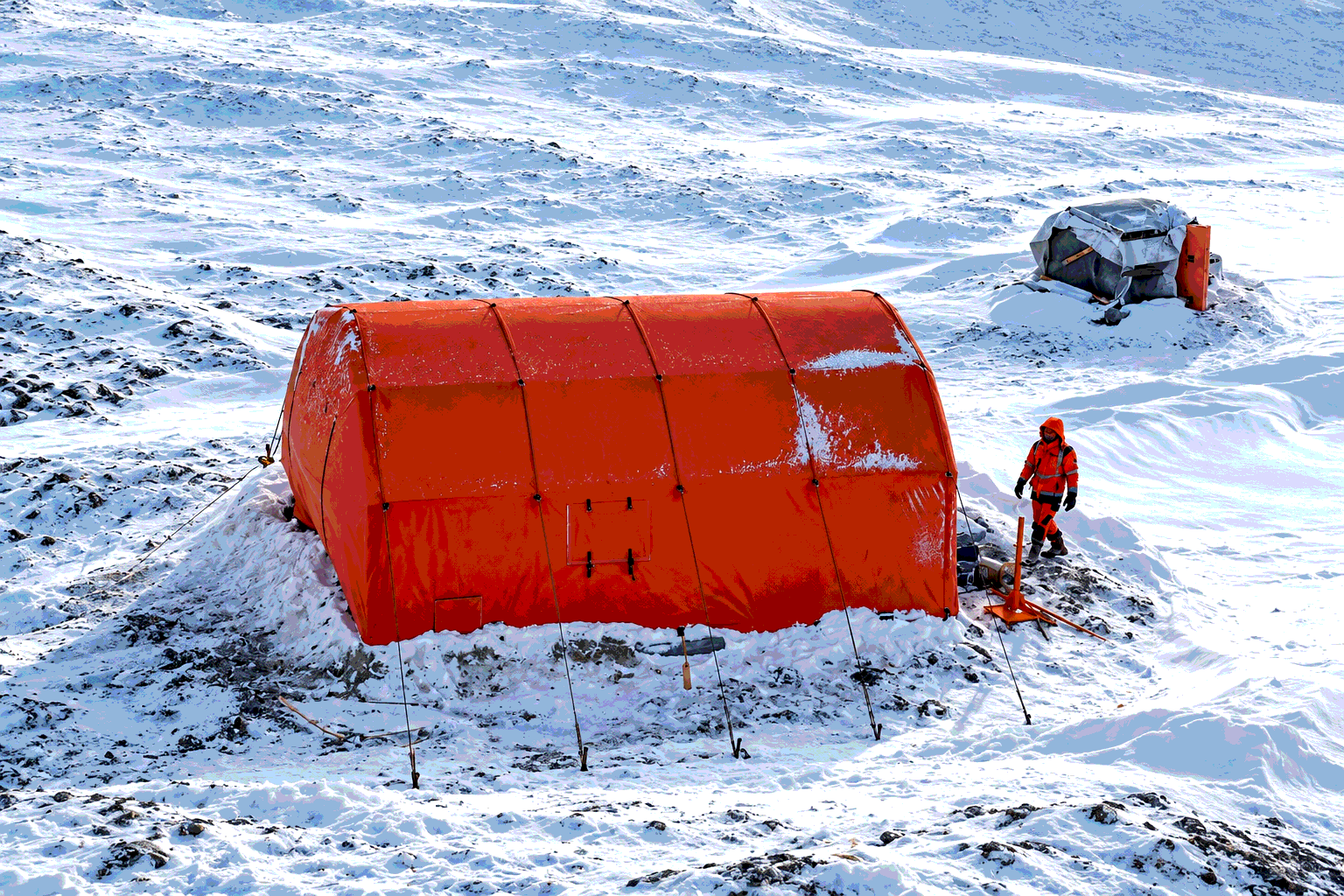

Работа в экстремальных температурах
Эксплуатация при температуре от −50 до +70 °С
Конструкция рассчитана на использование в различных климатических условиях, включая значительные отрицательные температуры. При оснащении системами отопления и вентиляции внутри палатки поддерживаются комфортные условия для размещения людей и оборудования даже при существенных перепадах температуры окружающей среды.
Конструкция рассчитана на использование в различных климатических условиях, включая значительные отрицательные температуры. При оснащении системами отопления и вентиляции внутри палатки поддерживаются комфортные условия для размещения людей и оборудования даже при существенных перепадах температуры окружающей среды.

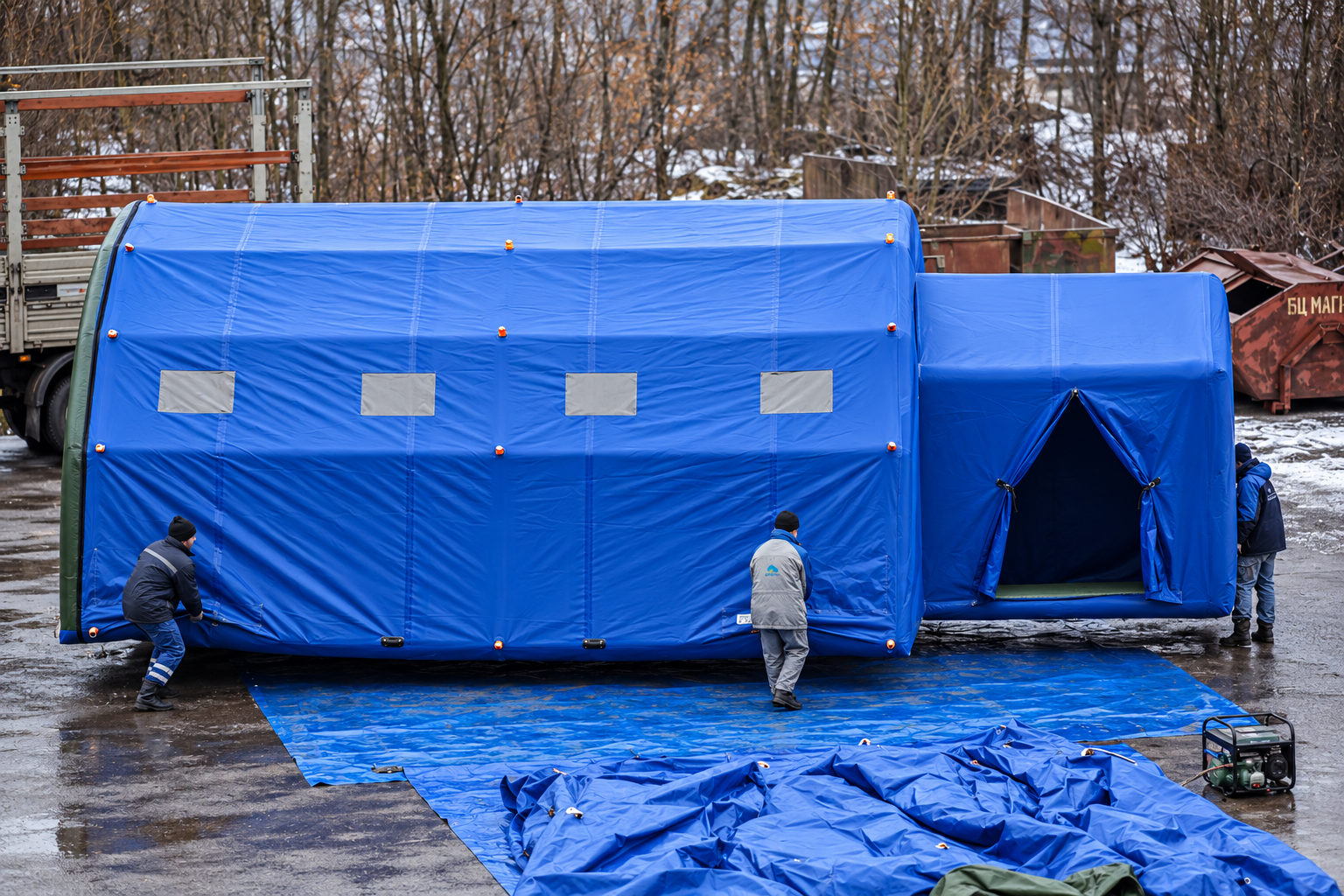

Мобильность
Перемещение без полного демонтажа конструкции
Масса пневмокаркасного модуля составляет от 100 до 190 кг в зависимости от его размера и комплектации. Благодаря специальным ручкам на внешнем тенте полностью развернутую палатку можно перемещать без разборки. Это особенно удобно при организации временных лагерей и мобильных рабочих зон.
Масса пневмокаркасного модуля составляет от 100 до 190 кг в зависимости от его размера и комплектации. Благодаря специальным ручкам на внешнем тенте полностью развернутую палатку можно перемещать без разборки. Это особенно удобно при организации временных лагерей и мобильных рабочих зон.

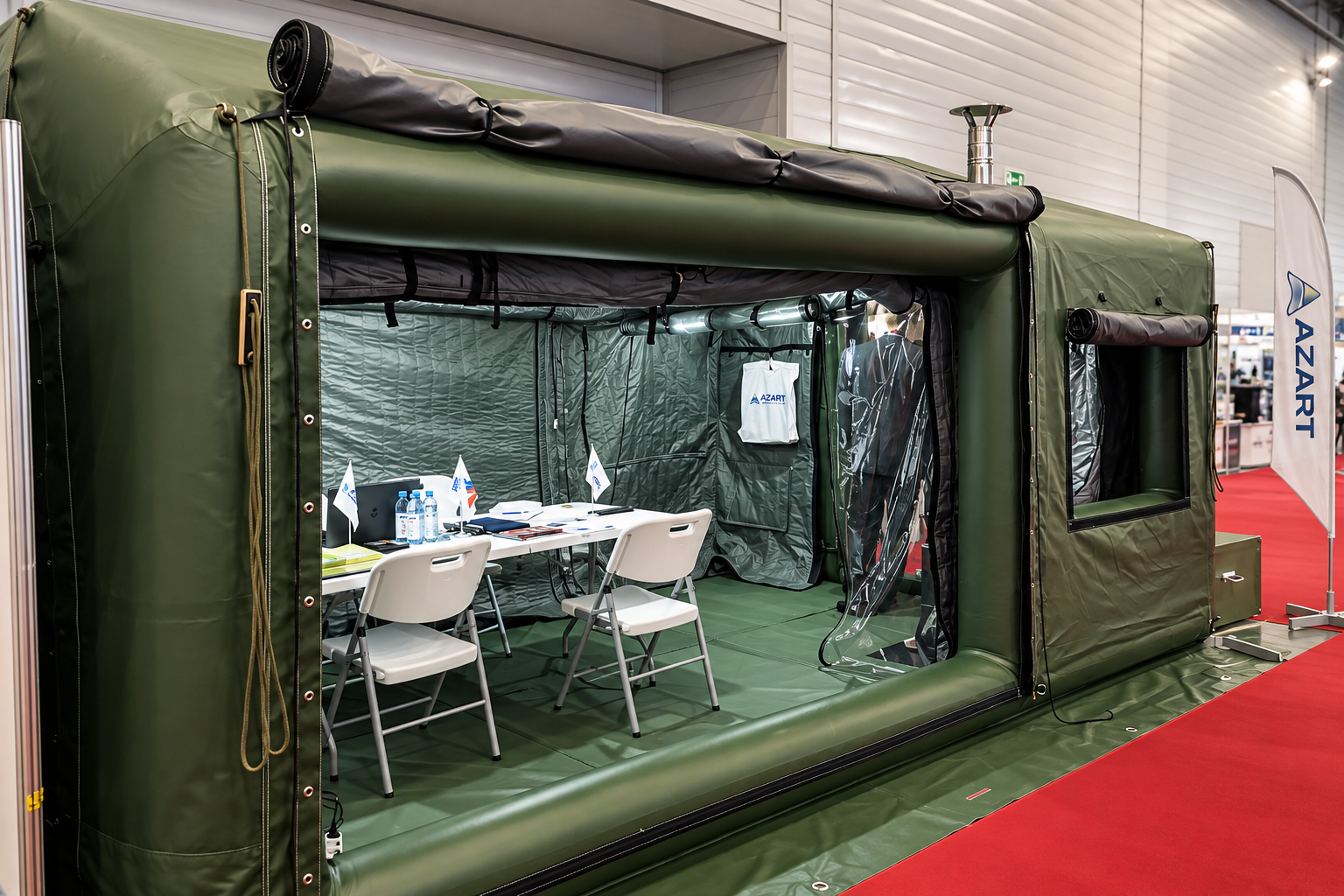

Комфортная внутренняя организация
Пространство адаптируется под конкретные задачи
Палатки могут оснащаться съемными перегородками, защищенными окнами и дверями, утепленным полом и рукавами для ввода коммуникаций. Внутри можно организовать рабочие и жилые зоны, установить оборудование и технику, предусмотреть отопление, вентиляцию, электроснабжение, подачу воды и места для питания.
Палатки могут оснащаться съемными перегородками, защищенными окнами и дверями, утепленным полом и рукавами для ввода коммуникаций. Внутри можно организовать рабочие и жилые зоны, установить оборудование и технику, предусмотреть отопление, вентиляцию, электроснабжение, подачу воды и места для питания.

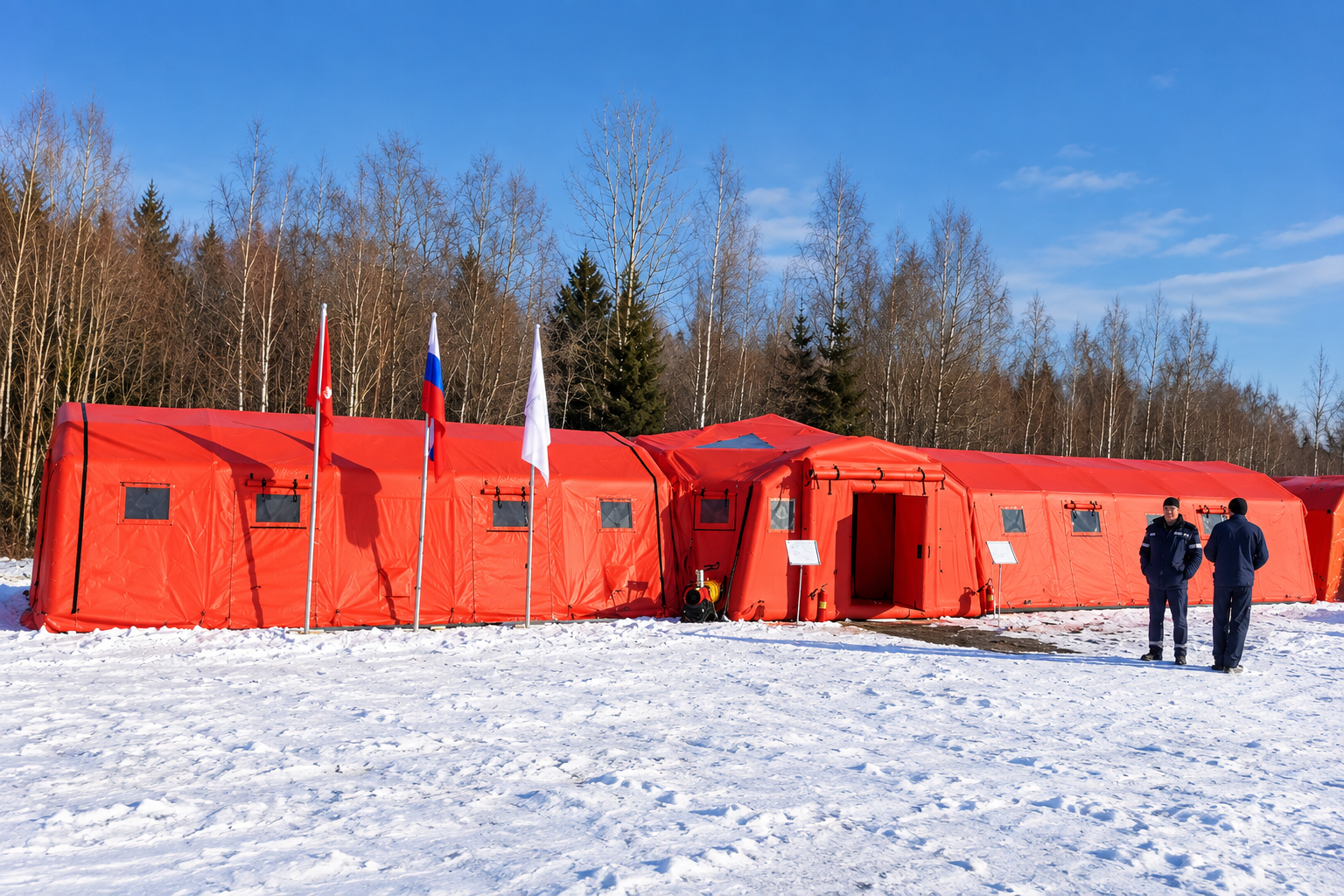

Модульное объединение
Несколько палаток — единый мобильный комплекс
На базе пневмокаркасных модулей можно создавать комплексы различной площади и конфигурации. Несколько самостоятельных палаток соединяются специальными модульными переходами, позволяя сформировать единое пространство для размещения людей, оборудования и организации необходимых функциональных зон.
На базе пневмокаркасных модулей можно создавать комплексы различной площади и конфигурации. Несколько самостоятельных палаток соединяются специальными модульными переходами, позволяя сформировать единое пространство для размещения людей, оборудования и организации необходимых функциональных зон.
Описание
Материал:
ПВХ 650 гр/м²
Температурный режим:
от -50 до +70 °С
Влажность воздуха:
до 98 %, при +25 °С
Атмосферное давление:
до 3000 м над уровнем моря
Скорость ветра:
до 25 м/с (без пыли) либо до 20 м/с, при пылевой насыщенности до 5 гр/м³
Дождь:
интенсивностью до 5 мм/мин
Снеговые нагрузки:
с давлением 25 кг/м²
Время развертывания:
короткое время развертывания (15 — 20 минут)
Конструкция пневмопалатки
Устройство и комплектация

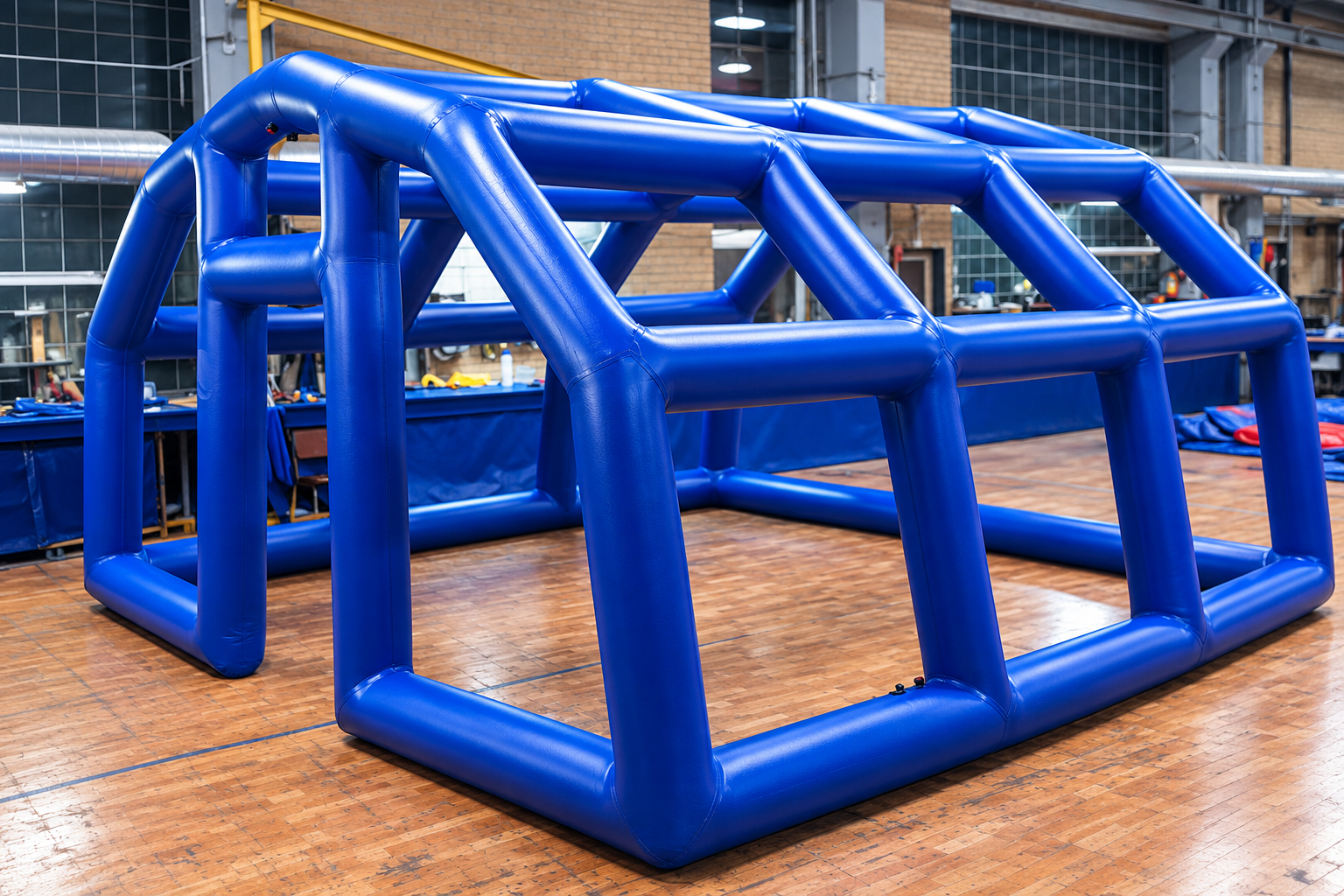

Пневмокаркас
Основа конструкции пневмокаркасной палатки AZART
Пневмокаркас — основа конструкции пневмокаркасной палатки. Он выполнен в виде герметичной арочной системы с продольными балками и нижней обвязкой. В конструкции предусмотрены отверстия для накачивания и предохранительный клапан, который используется для стравливания избыточного воздуха.
Арочная форма каркаса позволяет снизить сопротивление ветровым и снеговым нагрузкам. Правильное расположение надувных элементов обеспечивает конструкции необходимую жесткость, стабильную геометрию и аккуратный внешний вид.
Пневмобаллоны изготавливаются с использованием высокотехнологичного оборудования.
Диаметр баллонов — от 300 мм.
Рабочее давление в пневмокаркасе составляет 0,2–0,3 атм. При эксплуатации давление поддерживается на необходимом уровне с помощью системы поддержания давления.
Такое конструктивное решение позволяет получить жесткий и устойчивый каркас при небольшом весе и сохранить компактность изделия при транспортировке и хранении.
Арочная форма каркаса позволяет снизить сопротивление ветровым и снеговым нагрузкам. Правильное расположение надувных элементов обеспечивает конструкции необходимую жесткость, стабильную геометрию и аккуратный внешний вид.
Пневмобаллоны изготавливаются с использованием высокотехнологичного оборудования.
Диаметр баллонов — от 300 мм.
Рабочее давление в пневмокаркасе составляет 0,2–0,3 атм. При эксплуатации давление поддерживается на необходимом уровне с помощью системы поддержания давления.
- Конструкция пневмокаркасаарочная конструкция;
- Продольные балки;
- Нижняя обвязка;
- Отверстия для накачивания;
- Предохранительный клапан;
- Герметичные пневматические элементы.
Такое конструктивное решение позволяет получить жесткий и устойчивый каркас при небольшом весе и сохранить компактность изделия при транспортировке и хранении.
Внешний тент
Защитная оболочка пневмокаркасной палатки
Внешний тент защищает внутреннее пространство палатки от атмосферных осадков, ветра и других внешних воздействий. Он изготавливается из армированной многослойной ПВХ-ткани с высокой прочностью и устойчивостью к эксплуатационным нагрузкам.
Для производства используется ПВХ-ткань плотностью 660 г/м², армированная нитью 1100 dtex. Материал отличается прочностью, эластичностью и устойчивостью к износу.
Тент герметично соединяется с пневмокаркасом. Все соединения выполняются методом сварки горячим воздухом. Ширина сварного шва составляет 40 мм, что обеспечивает надежность и герметичность соединения элементов конструкции.
Материал устойчив к воздействию ультрафиолетового излучения и сохраняет свои свойства при эксплуатации в широком диапазоне температур — от -50 до +70 °C.
По пожарным характеристикам материал относится к группе РП1 по распространению пламени.
Внешний тент обеспечивает защиту пневмокаркасной конструкции и формирует герметичное внешнее пространство палатки, пригодное для эксплуатации в различных климатических и погодных условиях.
Для производства используется ПВХ-ткань плотностью 660 г/м², армированная нитью 1100 dtex. Материал отличается прочностью, эластичностью и устойчивостью к износу.
Тент герметично соединяется с пневмокаркасом. Все соединения выполняются методом сварки горячим воздухом. Ширина сварного шва составляет 40 мм, что обеспечивает надежность и герметичность соединения элементов конструкции.
Материал устойчив к воздействию ультрафиолетового излучения и сохраняет свои свойства при эксплуатации в широком диапазоне температур — от -50 до +70 °C.
По пожарным характеристикам материал относится к группе РП1 по распространению пламени.
Внешний тент обеспечивает защиту пневмокаркасной конструкции и формирует герметичное внешнее пространство палатки, пригодное для эксплуатации в различных климатических и погодных условиях.
Внутренний стеновой утеплитель
Теплоизоляция внутреннего пространства палатки
Внутренний стеновой утеплитель предназначен для сохранения тепла внутри палатки и повышения комфорта при эксплуатации в холодное время года.
Утеплитель изготовлен из 4 слоев теплосберегающих фольгированных материалов, создающих изотермический эффект. Такая конструкция помогает снизить теплопотери и поддерживать стабильную температуру внутри модуля.
Во внутренней обшивке предусмотрены окна и рукава для ввода отопительного оборудования. Также в утеплителе предусмотрены кабельные каналы для прокладки магистралей электросети и освещения.
Утеплитель крепится непосредственно к пневмокаркасу с помощью ремней, полуколец и липучек, благодаря чему его можно установить и снять без демонтажа основной конструкции палатки.
Такое решение позволяет адаптировать внутреннее пространство модуля для эксплуатации с отопительным оборудованием и использовать палатку при низких температурах.
Утеплитель изготовлен из 4 слоев теплосберегающих фольгированных материалов, создающих изотермический эффект. Такая конструкция помогает снизить теплопотери и поддерживать стабильную температуру внутри модуля.
Во внутренней обшивке предусмотрены окна и рукава для ввода отопительного оборудования. Также в утеплителе предусмотрены кабельные каналы для прокладки магистралей электросети и освещения.
Утеплитель крепится непосредственно к пневмокаркасу с помощью ремней, полуколец и липучек, благодаря чему его можно установить и снять без демонтажа основной конструкции палатки.
Такое решение позволяет адаптировать внутреннее пространство модуля для эксплуатации с отопительным оборудованием и использовать палатку при низких температурах.
Утеплитель пола
Теплоизоляция и защита основания палатки
Пол палатки выполнен из прочной ПВХ-ткани плотностью 660 г/м². Полотно герметично соединяется с пневмокаркасом методом сварки горячим воздухом. Ширина сварного шва составляет 40 мм.
Конструкция пола предусматривает защитные бортики, которые препятствуют попаданию влаги внутрь палатки во время дождя и при скоплении воды на поверхности.
Для дополнительной теплоизоляции используется съемный утеплитель из материала «Полифом» толщиной 8 мм. Он укладывается на основание палатки отдельными элементами.
Секции утеплителя соединяются между собой с помощью липучек, образуя единое теплоизоляционное покрытие по всей площади пола.
Съемная конструкция позволяет быстро установить или убрать утеплитель в зависимости от условий эксплуатации и назначения палатки.
Конструкция пола предусматривает защитные бортики, которые препятствуют попаданию влаги внутрь палатки во время дождя и при скоплении воды на поверхности.
Для дополнительной теплоизоляции используется съемный утеплитель из материала «Полифом» толщиной 8 мм. Он укладывается на основание палатки отдельными элементами.
Секции утеплителя соединяются между собой с помощью липучек, образуя единое теплоизоляционное покрытие по всей площади пола.
Съемная конструкция позволяет быстро установить или убрать утеплитель в зависимости от условий эксплуатации и назначения палатки.
Входы и выходы
Герметичная входная группа и решения для перемещения оборудования
Пневмокаркасная палатка может оснащаться герметичной пневмодверью, которая обеспечивает удобный вход и выход, а также защищает внутреннее пространство от сквозняков и попадания влаги.
По периметру двери предусмотрены специальные полосы, обеспечивающие плотное прилегание и дополнительную защиту от проникновения холодного воздуха и влаги.
Конструкция также предусматривает порог высотой 100 мм и элементы фиксации двери в открытом положении.
Она позволяет заносить внутрь палатки оборудование, которое невозможно пронести через стандартный дверной проем, а также может использоваться для соединения нескольких пневмокаркасных модулей в единый комплекс.
Пневмодверь
Пневмодверь изготавливается из ПВХ-ткани плотностью 660 г/м². Размер дверного проема составляет 800 × 1800 мм, диаметр пневмобаллона — 250 мм.По периметру двери предусмотрены специальные полосы, обеспечивающие плотное прилегание и дополнительную защиту от проникновения холодного воздуха и влаги.
Конструкция также предусматривает порог высотой 100 мм и элементы фиксации двери в открытом положении.
Дверь-штора
Для перемещения крупногабаритного оборудования и организации прохода между модулями используется увеличенная дверь-штора размером 1800 × 1800 мм.Она позволяет заносить внутрь палатки оборудование, которое невозможно пронести через стандартный дверной проем, а также может использоваться для соединения нескольких пневмокаркасных модулей в единый комплекс.
Окна
Трехслойная оконная система для комфорта и защиты
Оконные проемы пневмокаркасной палатки имеют трехслойную конструкцию, которая позволяет одновременно обеспечить освещение и вентиляцию помещения, защитить внутреннее пространство от насекомых и регулировать количество поступающего света.
Конструкция окна включает три основных элемента:
Такая конструкция позволяет адаптировать оконные проемы под текущие условия эксплуатации — обеспечить вентиляцию и естественное освещение или полностью закрыть помещение от внешнего света.
Конструкция окна включает три основных элемента:
- Москитная сетка - защищает внутреннее пространство палатки от насекомых и позволяет проветривать помещение.
- Прозрачная пленка из TPU - устанавливается поверх москитной сетки и фиксируется с помощью липучки. Для удобства эксплуатации предусмотрены специальные кольца, позволяющие закреплять пленку в поднятом положении.
- Светонепроницаемая штора - Фиксируется на липучке и позволяет полностью закрыть оконный проем, ограничив поступление света внутрь палатки.
Такая конструкция позволяет адаптировать оконные проемы под текущие условия эксплуатации — обеспечить вентиляцию и естественное освещение или полностью закрыть помещение от внешнего света.
Крепления к грунту
Фиксация палатки с учетом условий эксплуатации
Для надежной фиксации пневмокаркасной палатки на поверхности используется система крепления к грунту. Она обеспечивает устойчивость конструкции и помогает воспринимать ветровые нагрузки во время эксплуатации.
В качестве основных элементов используются влагостойкие крепежные стропы с разрывной нагрузкой до 2,5 т и полукольца из нержавеющей стали диаметром 50 мм.
Количество точек крепления определяется с учетом размеров палатки и предполагаемых ветровых нагрузок. Такое решение позволяет адаптировать систему фиксации под конкретные условия установки.
Прочные материалы и надежное соединение элементов обеспечивают стабильное положение палатки при эксплуатации на открытой площадке.
В качестве основных элементов используются влагостойкие крепежные стропы с разрывной нагрузкой до 2,5 т и полукольца из нержавеющей стали диаметром 50 мм.
Количество точек крепления определяется с учетом размеров палатки и предполагаемых ветровых нагрузок. Такое решение позволяет адаптировать систему фиксации под конкретные условия установки.
Прочные материалы и надежное соединение элементов обеспечивают стабильное положение палатки при эксплуатации на открытой площадке.
Ручки для переноса
Перемещение палатки без полного демонтажа
Пневмокаркасные палатки AZART оснащаются специальными ручками для переноса, которые позволяют перемещать конструкцию в полностью развернутом состоянии.
Ручки изготавливаются из прочной ПВХ-ткани и надежно закрепляются на конструкции палатки.
Разрывная нагрузка одной ручки составляет до 250 кг.
Такое решение упрощает перемещение модуля после его установки и позволяет изменить его положение на площадке без необходимости полностью сдувать и демонтировать пневмокаркас.
Ручки особенно удобны при временной установке палатки, когда положение конструкции на площадке может потребоваться изменить в процессе эксплуатации.
Ручки изготавливаются из прочной ПВХ-ткани и надежно закрепляются на конструкции палатки.
Разрывная нагрузка одной ручки составляет до 250 кг.
Такое решение упрощает перемещение модуля после его установки и позволяет изменить его положение на площадке без необходимости полностью сдувать и демонтировать пневмокаркас.
Ручки особенно удобны при временной установке палатки, когда положение конструкции на площадке может потребоваться изменить в процессе эксплуатации.
Электрообеспечение
Электроснабжение, освещение и подключение оборудования
Электрооборудование обеспечивает питание основных систем палатки и позволяет организовать полноценное рабочее пространство внутри модуля.
В состав электрооборудования входят электрощит, влагозащищенные электрические розетки, светильники и светодиодная лента.
Электрощит оснащается защитными автоматами и датчиком системы автоматического поддержания давления. Он обеспечивает защиту электрической сети и управление оборудованием палатки.
Для подключения оборудования используются влагозащищенные электрические розетки, рассчитанные на эксплуатацию внутри мобильного модуля.
Для освещения предусмотрены влагозащищенные светильники, а также герметичная светодиодная лента с питанием 220 В.
Количество и расположение элементов электрооборудования могут адаптироваться в зависимости от назначения и конфигурации конкретного модуля.
В состав электрооборудования входят электрощит, влагозащищенные электрические розетки, светильники и светодиодная лента.
Электрощит оснащается защитными автоматами и датчиком системы автоматического поддержания давления. Он обеспечивает защиту электрической сети и управление оборудованием палатки.
Для подключения оборудования используются влагозащищенные электрические розетки, рассчитанные на эксплуатацию внутри мобильного модуля.
Для освещения предусмотрены влагозащищенные светильники, а также герметичная светодиодная лента с питанием 220 В.
Количество и расположение элементов электрооборудования могут адаптироваться в зависимости от назначения и конфигурации конкретного модуля.
Аппарат поддержания давления
Автоматический контроль давления в пневмокаркасе
Система автоматического поддержания давления предназначена для контроля давления внутри пневмокаркаса во время эксплуатации палатки.
В состав системы входит датчик давления, который контролирует его значение внутри каркаса. При снижении давления ниже установленного уровня система автоматически включает компрессор и восстанавливает необходимое давление.
Рабочее давление пневмокаркаса поддерживается в диапазоне 0,2–0,3 атм.
Система позволяет компенсировать естественное снижение давления, которое может происходить в процессе эксплуатации из-за изменения температуры окружающей среды и других условий.
Автоматическое поддержание давления позволяет эксплуатировать палатку без необходимости постоянно контролировать состояние пневмокаркаса вручную.
В состав системы входит датчик давления, который контролирует его значение внутри каркаса. При снижении давления ниже установленного уровня система автоматически включает компрессор и восстанавливает необходимое давление.
Рабочее давление пневмокаркаса поддерживается в диапазоне 0,2–0,3 атм.
Система позволяет компенсировать естественное снижение давления, которое может происходить в процессе эксплуатации из-за изменения температуры окружающей среды и других условий.
Автоматическое поддержание давления позволяет эксплуатировать палатку без необходимости постоянно контролировать состояние пневмокаркаса вручную.
Электронасос
Быстрое наполнение пневмокаркаса воздухом
Электронасос предназначен для первоначального наполнения пневмокаркаса воздухом и используется при развертывании палатки.
Насос работает от электросети 220 В и оснащен двумя электродвигателями. Каждый двигатель имеет отдельный переключатель, что позволяет управлять работой насосного оборудования.
Основные характеристики:
Конструкция насоса позволяет быстро наполнить пневмокаркас до рабочего состояния и подготовить палатку к эксплуатации.
Насос работает от электросети 220 В и оснащен двумя электродвигателями. Каждый двигатель имеет отдельный переключатель, что позволяет управлять работой насосного оборудования.
Основные характеристики:
- напряжение питания — 220 В;
- максимальное давление — 350 мбар;
- производительность первого двигателя — 1800 л/мин;
- производительность второго двигателя — 2000 л/мин;
- два независимых переключателя.
Конструкция насоса позволяет быстро наполнить пневмокаркас до рабочего состояния и подготовить палатку к эксплуатации.
Сумка для хранения
Защита и удобная транспортировка комплектующих
Для хранения и транспортировки элементов палатки используется специальная сумка, изготовленная из армированного ПВХ-материала.
Сумка защищает комплектующие от воздействия влаги, загрязнений и механических повреждений во время хранения и перевозки.
Конструкция сумки предусматривает ручки для переноски, благодаря чему комплект удобно перемещать и загружать в транспорт.
В сумке могут храниться основные комплектующие и дополнительные элементы палатки, включая такелажный набор.
Такелажный набор предназначен для хранения и защиты комплектующих от грязи, пыли и механических повреждений. Элементы набора изготавливаются из прочных материалов и рассчитаны на эксплуатацию в различных условиях.
Сумка защищает комплектующие от воздействия влаги, загрязнений и механических повреждений во время хранения и перевозки.
Конструкция сумки предусматривает ручки для переноски, благодаря чему комплект удобно перемещать и загружать в транспорт.
В сумке могут храниться основные комплектующие и дополнительные элементы палатки, включая такелажный набор.
Такелажный набор предназначен для хранения и защиты комплектующих от грязи, пыли и механических повреждений. Элементы набора изготавливаются из прочных материалов и рассчитаны на эксплуатацию в различных условиях.
Дополнительное оборудование
Галерея
Как собирается палатка
Реализованные проекты
Давайте обсудим задачу
