Пневмокаркасный модуль ПКП-А59 для «Таймырнефтегаза»
О проекте
«Таймырнефтегаз» ведёт геологоразведочные, геофизические и геохимические работы: изучает недра и восполняет минерально-сырьевую базу. Работать приходится далеко от цивилизации, а значит, жильё и рабочее пространство приходится везти с собой. Для этих задач AZART изготовила пневмокаркасный модуль ПКП-А59 с четырёхскатной крышей размером 9 × 6,5 × 3 м и общей площадью 58,5 м².
Задача заказчика
Полевым партиям нужно надёжное помещение, которое можно быстро поставить на новом месте и так же быстро перенести дальше. Оно должно держать тепло, не пускать внутрь ветер, осадки и мошкару и при этом оставаться удобным в ежедневной работе: с нормальными входами, светом из окон и подключением отопления и электричества.
Решение AZART
Мы продумали модуль до мелочей, отталкиваясь от того, как в нём будут жить и работать.
Входов два. Основной — надувная пневмодверь с доводчиком: она закрывается сама, а при необходимости фиксируется открытой или закрытой. Технологический вход — подъёмная дверь-штора на молнии для заноса оборудования. Молнии прикрыты противоветровыми планками, штору можно закрепить в поднятом положении карабинами. На ней есть противомоскитная сетка с мелкой ячейкой, которая не пропускает даже гнус.
Внутри — съёмная перегородка, которая образует тамбур. В ней два прозрачных окна из ТПУ-плёнки и вход на молнии. Тамбур отсекает холодный воздух, и тепло не уходит при каждом открытии двери.
Четырёхскатная крыша придаёт модулю устойчивую форму, а шесть окон дают достаточно дневного света.
Технические характеристики
- Модель: ПКП-А59
- Габариты: 9 × 6,5 × 3 м
- Общая площадь: 58,5 м²
- Тип крыши: четырёхскатная
- Окна: 600 × 400 мм, 6 шт.
Конструкция
- Основной вход — надувная пневмодверь с доводчиком натяжного типа и фиксатором в открытом и закрытом положениях
- Технологический вход — подъёмная дверь-штора на молнии с противоветровыми планками, фиксацией карабинами и противомоскитной сеткой от гнуса
- Съёмная перегородка-тамбур с двумя окнами из прозрачной ТПУ-плёнки и входом на молнии
- Внутренний четырёхслойный утеплитель с регулировкой натяжения
- Утеплитель пола из складных блоков, которые собираются в единое полотно
- Защитная юбка по внешнему периметру — отводит осадки от днища
- Ручки для переноса — 8 шт.
- Рукава для подключения теплового оборудования
- Ввод для кабельных сетей в виде рукава
Особенности реализации
Главное в этом проекте — внимание к деталям, которые в поле решают всё. Защитная юбка по периметру отводит воду от днища, поэтому пол остаётся сухим даже в дождь и при таянии снега. Утеплитель пола собирается из отдельных блоков: его удобно перевозить и легко уложить ровным полотном. Внутренний утеплитель регулируется по натяжению, чтобы плотно прилегать и не провисать. А восемь ручек позволяют переставить модуль силами бригады, без техники.
Результат

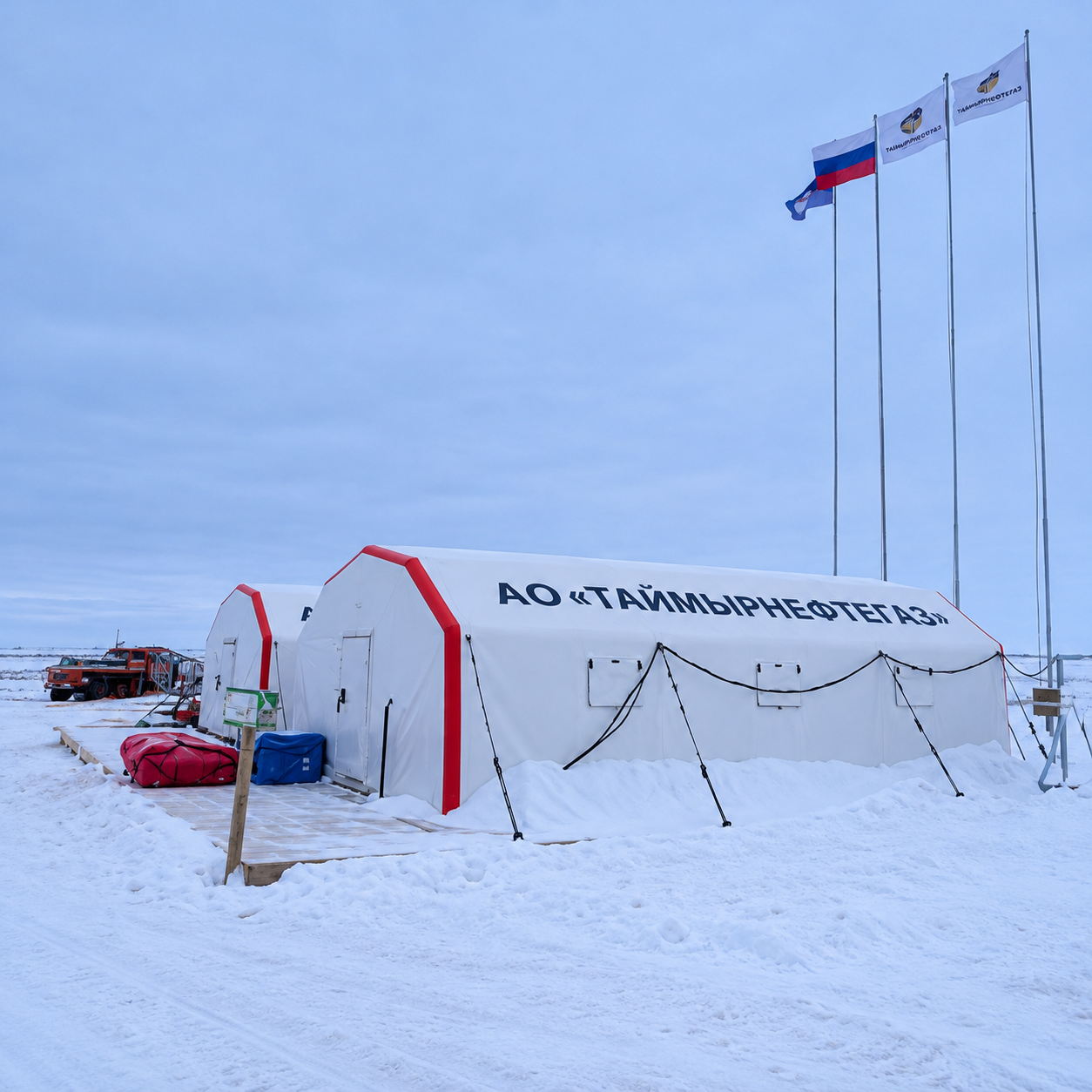

Геологи «Таймырнефтегаза» получили мобильный модуль ПКП-А59 площадью 58,5 м². В нём тепло, сухо и нет гнуса, есть отдельный вход для оборудования и тамбур, который бережёт тепло. Модуль легко сворачивается и переезжает вслед за полевой партией.
