7 дезактивационных пневмокаркасных модулей ДПМА-37
О проекте
Компания AZART изготовила 7 дезактивационных пневмокаркасных модулей ДПМА-37 для промышленного комбината с учётом требований заказчика.
Каждый модуль имеет габариты 6,5 × 5,8 × 2,8 м и общую площадь 37,7 м².
ДПМА-37 представляет собой отдельную пневмокаркасную палатку с системой жизнеобеспечения и двумя размещёнными внутри дезактивационными кабинами. Такая конструкция позволяет организовать несколько рабочих зон внутри одного мобильного модуля.
В коммерческом предложении AZART также указано, что модуль изготавливался из морозостойкой ПВХ-ткани и комплектовался дополнительным оборудованием для эксплуатации объекта.
Задача заказчика
Требовалось изготовить серию мобильных модулей для организации процессов дезактивации и санитарной обработки.
При этом каждый модуль должен был представлять собой готовое автономное пространство с дезактивационными кабинами, утеплением, водонепроницаемым полом, водоснабжением, отоплением и электроснабжением.
Решение AZART
AZART изготовила 7 одинаковых пневмокаркасных модулей ДПМА-37.

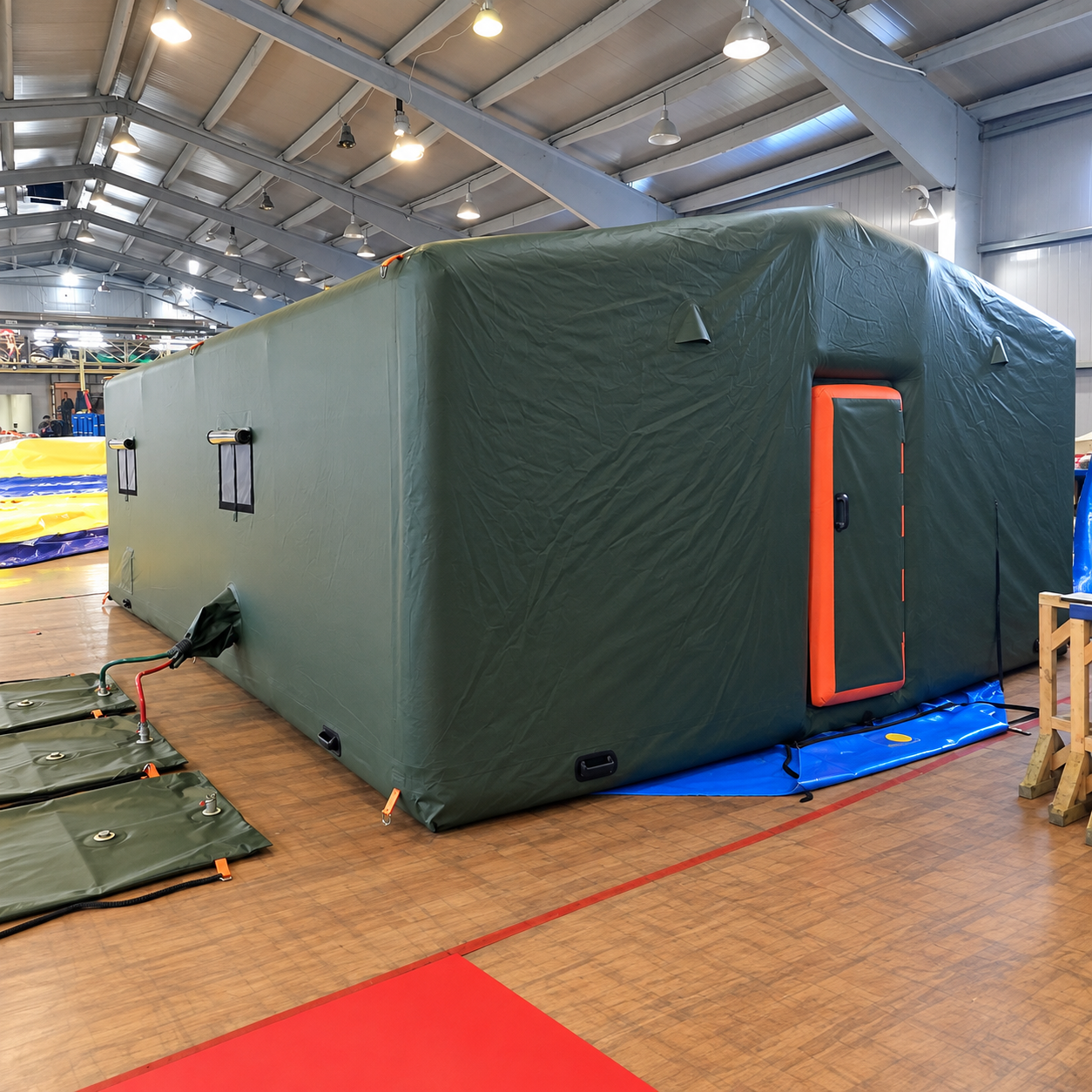

Каждый модуль представляет собой самостоятельную конструкцию с пневмокаркасом двухскатного типа, наружным тентом и внутренним каркасом дезактивационных кабин.

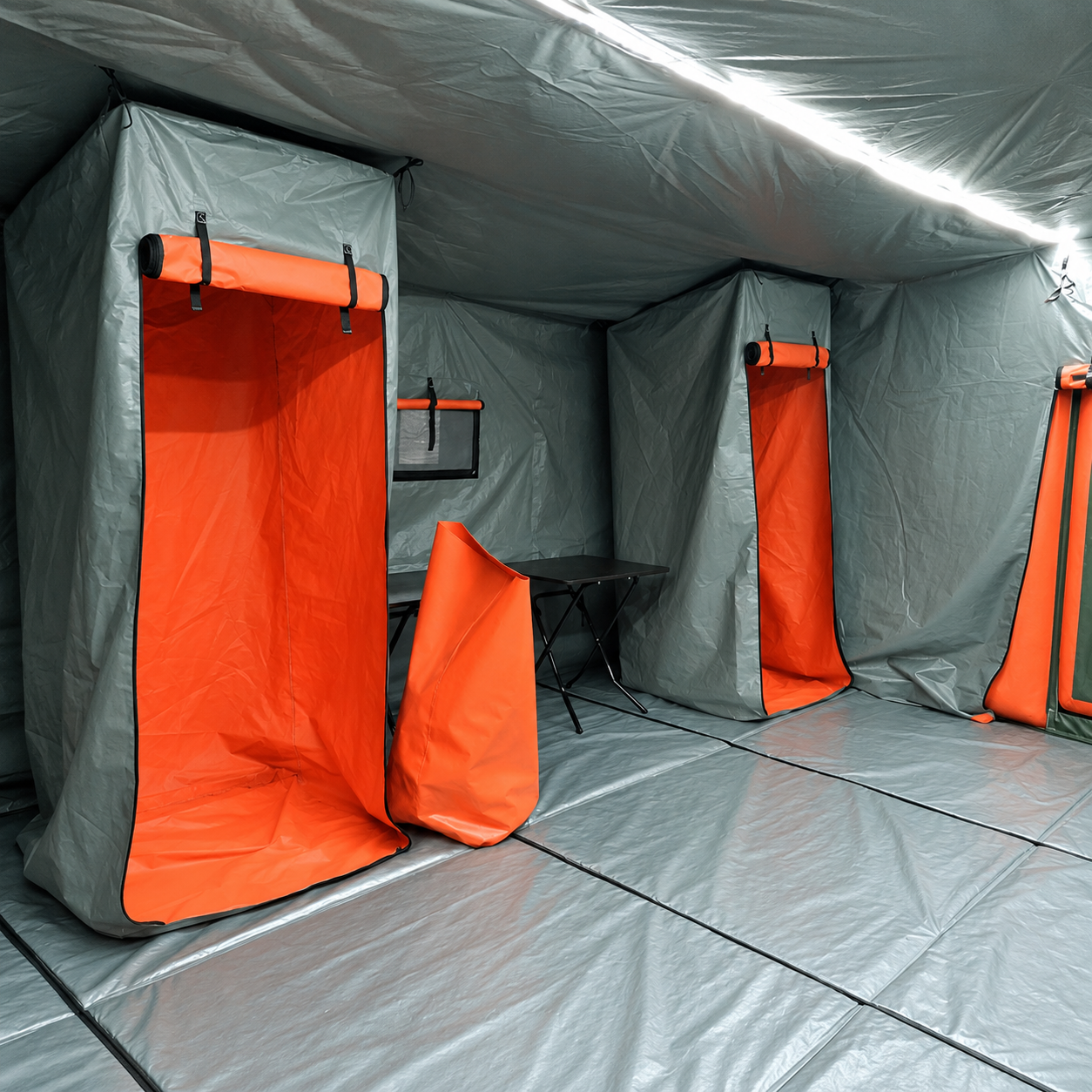

Внутри одной палатки размещены две съёмные дезактивационные кабины. Также предусмотрены отдельные помещения для размещения одежды и места для средств защиты и снаряжения.
Конструкция оснащена водонепроницаемым дном с противозаливными бортами, системой подачи воды, водонагревателем, насосным оборудованием, отоплением и электросетью.
Основные характеристики
- Количество модулей — 7 шт.;
- Модель — ДПМА-37;
- Габариты одного модуля — 6,5 × 5,8 × 2,8 м;
- Площадь одного модуля — 37,7 м²;
- Дезактивационные кабины в каждом модуле — 2 шт.;
- Помещения для размещения одежды — 2 шт.;
- Окна — 4 шт.;
- Пневмодверь — 1 шт.;
- Дверь-штора — 1 шт.
Конструкция и комплектация
Каждый модуль включает:
- пневмокаркас двухскатного типа;
- надувной каркас дезактивационных кабин, соединённый с основной конструкцией;
- наружный тент;
- съёмный стеновой утеплитель;
- съёмный утеплитель пола;
- водонепроницаемое дно с противозаливными бортами;
- рукава для ввода электрических кабелей и отопительного оборудования;
- 4 окна;
- пневмодверь;
- дверь-штору;
- 2 помещения для размещения одежды;
- 2 места для укладки средств защиты и снаряжения;
- 2 съёмные дезактивационные кабины;
- съёмную внутреннюю перегородку;
- вентиляционное отверстие с москитной сеткой;
- влагозащищённые розетки;
- светодиодную ленту;
- кабели и выключатели.
В состав оборудования одного модуля входят резервуары для воды, шланги водоснабжения, насосное оборудование, водонагреватель, тепловая пушка, электронасос и электрощит с АПД. Эти позиции указаны в исходном КП AZART.
Особенности реализации
Главная особенность проекта — компактное размещение нескольких дезактивационных кабин внутри каждого отдельного пневмокаркасного модуля.
Две кабины размещаются внутри одной палатки и имеют собственный надувной каркас, соединённый с основной конструкцией. При этом модуль сохраняет мобильность и может быть приведён в рабочее положение с помощью электрического насоса.
Для эксплуатации в различных условиях предусмотрены съёмное утепление стен и пола, водонепроницаемое дно с противозаливными бортами, отопительное оборудование и система электроснабжения.
По техническим условиям из КП модули рассчитаны на работу при температуре от -50 до +60 °С, влажности до 98% при +25 °С и ветре до 25 м/с.
Результат
AZART изготовила 7 самостоятельных дезактивационных пневмокаркасных модулей ДПМА-37.
Каждый модуль площадью 37,7 м² объединяет две дезактивационные кабины и полный набор оборудования для их эксплуатации — водоснабжение, водоотведение, отопление, утепление и электроснабжение.
