Пневмоангар ПКС-А408 для хранения и обслуживания яхты
О проекте
Пневмоангар ПКС-А408 разработан для укрытия и содержания яхты в условиях положительной температуры. Конструкция защищает технику от атмосферных воздействий и позволяет создать внутри ангара необходимый микроклимат.
Проект предусматривает два варианта исполнения в зависимости от требуемой площади:
- Вариант №1: 21 × 17 × 10 м, общая площадь — 357 м²;
- Вариант №2: 24 × 17 × 10 м, общая площадь — 408 м².
Задача заказчика
Необходимо было организовать закрытое пространство для размещения яхты, обеспечив защиту от атмосферных воздействий и возможность поддержания положительной температуры внутри сооружения.
При этом конструкция должна была предусматривать возможность увеличения размеров ангара при необходимости.
Решение AZART

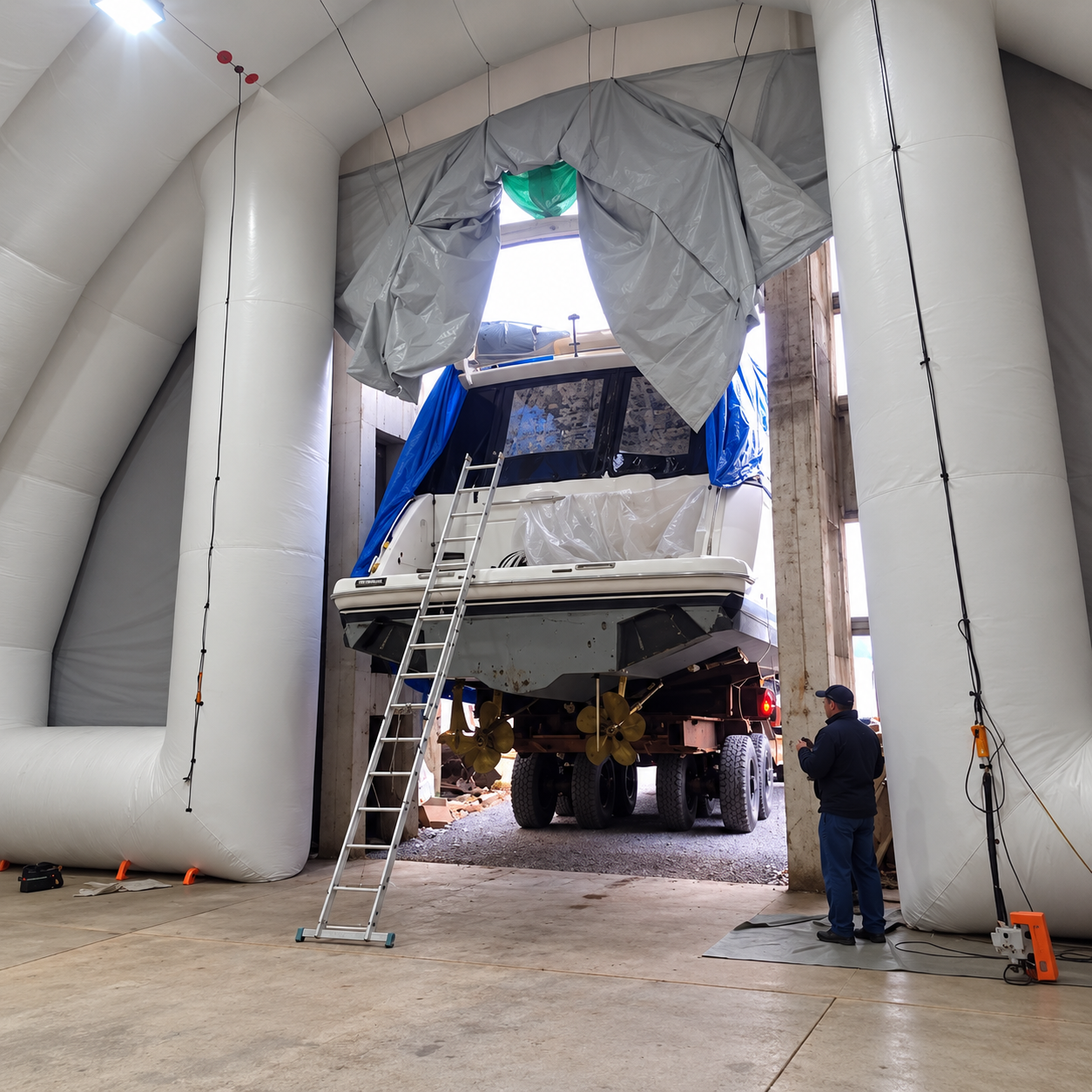

Для решения задачи предложен пневмокаркасный ангар ПКС-А408. Несущую основу сооружения формирует пневматический каркас из арочных баллонов, соединённых между собой винтовыми карабинами.
Воздух подаётся в каркас через магистраль с помощью блока нагнетания мощностью 5,5 кВт. Для доступа внутрь предусмотрены две подъёмные двери-шторы.
Конструкция позволяет увеличить размеры сооружения за счёт изготовления дополнительной части тента, магистралей и пневматических арок.
Основные характеристики
Вариант №1:
- Габариты — 21 × 17 × 10 м;
- Площадь — 357 м².
Вариант №2:
- Габариты — 24 × 17 × 10 м;
- Площадь — 408 м².
Дополнительные характеристики:
- Масса — 3850 ± 100 кг;
- Диаметр пневматического баллона — 1,5 м.
Конструкция и комплектация

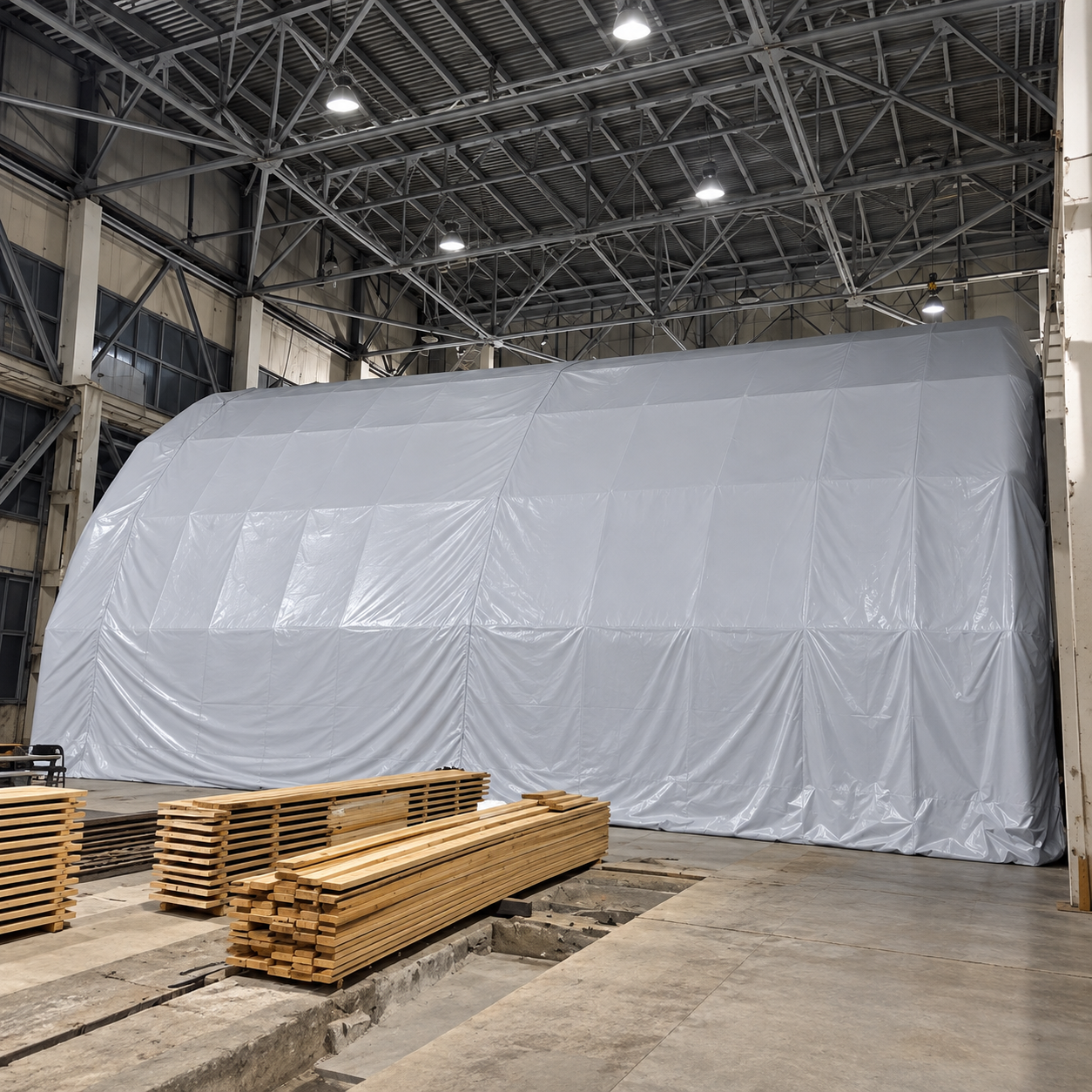

Пневмокаркасный ангар представляет собой конструкцию из технической ткани с ПВХ-покрытием. Несущим и стабилизирующим элементом является воздух с избыточным давлением.
В состав ангара входят:
- пневматические баллоны каркаса;
- тент сооружения;
- блок нагнетания воздуха мощностью 5,5 кВт;
- подъёмные шторы;
- воздуховодная магистраль;
- лебёдки;
- светодиодные лампы освещения;
- ремонтный комплект;
- хомуты, карабины и анкера.
Конструкция выполнена без пневматических дверей, пневмоворота и системы обогрева.
Особенности реализации
Одной из особенностей проекта является возможность изменения площади сооружения. При необходимости увеличения размеров пневмоангара дополнительно изготавливаются соответствующие элементы тента, магистрали и пневматические арки.
Такой подход позволяет адаптировать конструкцию под фактические размеры размещаемой яхты и требования к внутреннему пространству.
Результат
Пневмоангар ПКС-А408 обеспечивает закрытое пространство для размещения яхты, защищает её от атмосферных воздействий и позволяет организовать условия с положительной температурой внутри сооружения.
