Пневмоангар для Морского порта Санкт-Петербурга
О проекте
Заказчик: Морской порт Санкт-Петербурга
Место реализации: Санкт-Петербург
Год изготовления: 2019
Монтаж: апрель–май 2019 года
Тип решения: пневмоангар
Площадь: 1650 м²

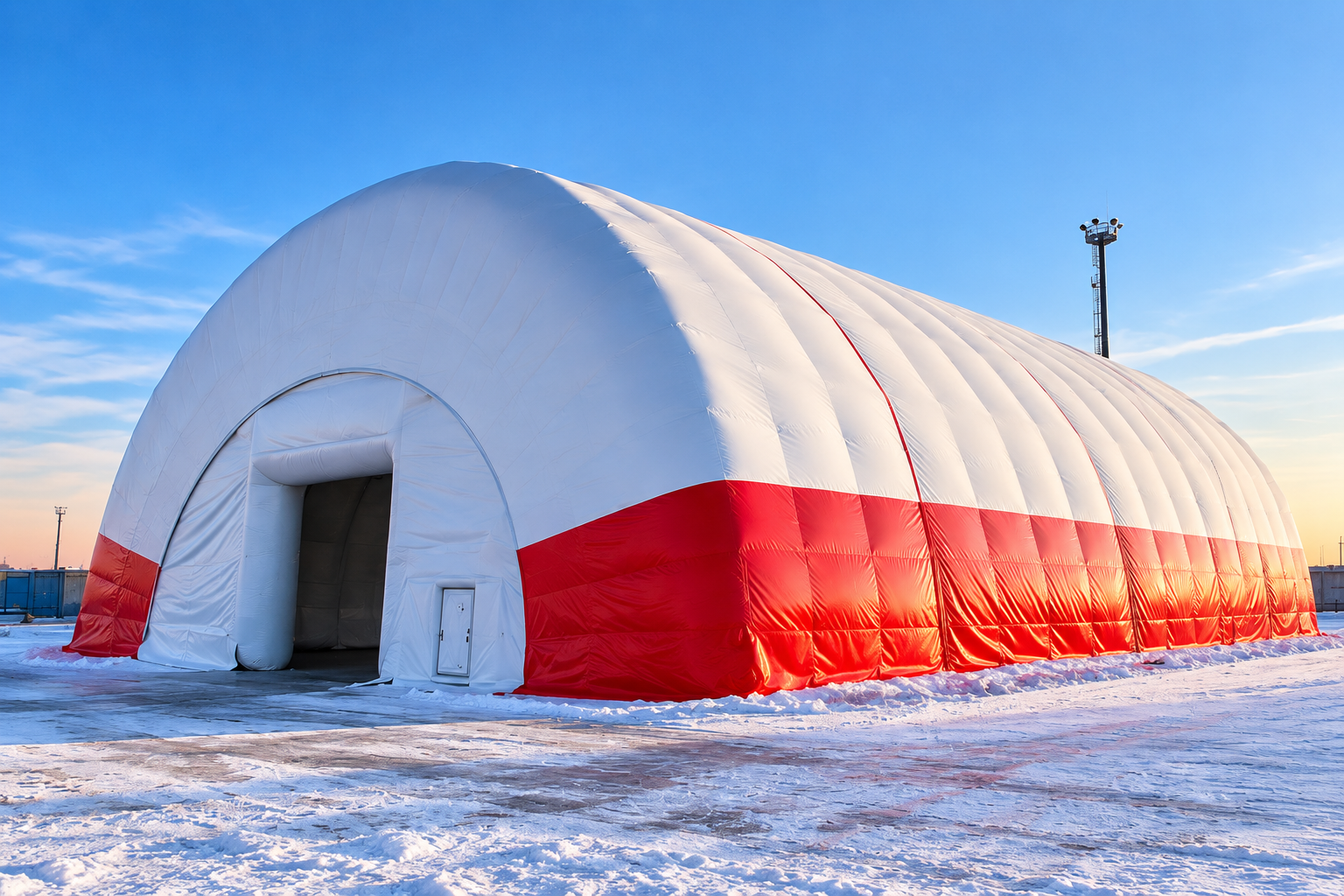

Для крупного морского порта Санкт-Петербурга компания AZART изготовила и установила пневмоангар для организации защищённого пространства на территории портового объекта.
Ангиар был спроектирован как крупноформатное временное сооружение с необходимым инженерным оснащением для эксплуатации в условиях промышленной площадки.
Задача заказчика
Портовым объектам требуется значительное крытое пространство для размещения техники, оборудования и выполнения производственных задач без строительства капитального здания.
В рамках проекта необходимо было создать крупногабаритное укрытие, подходящее для эксплуатации на территории морского порта и оснащённое необходимыми системами обеспечения.
Решение AZART
AZART реализовала проект по изготовлению и монтажу пневмоангара общей площадью 1650 м².
Конструкция включает пневмокаркас с внешним укрывным тентом, входные группы, систему поддержания рабочего давления, систему освещения, систему крепления и оборудование для отопления.
Для эксплуатации ангара предусмотрены пневмомагистраль, автоматическая система поддержания давления и технологические решения для подключения инженерных коммуникаций.
Конструкция и комплектация
В состав решения входят:
- баллоны пневмокаркаса;
- внешний тент;
- 2 пневмодвери с торцевых сторон;
- пневмоворота грузовые;
- пневмомагистраль;
- комплект автоматики для поддержания давления;
- система крепления;
- система электрического освещения;
- тепловые пушки непрямого нагрева;
- система подъёма ворот.
Согласно технической документации AZART, в подобных конструкциях также предусматриваются технологические отверстия для отопления, водоотведения и прокладки кабельных линий.
Инженерные системы
Одной из особенностей проекта является комплексное оснащение ангара.
Система поддержания давления включает блок нагнетания воздуха и аппарат поддержания давления. Для освещения предусмотрены светодиодные светильники, тросовая система крепления, электрический кабель, распределительные коробки и автоматы отключения.
Для отопления и вентиляции в документации предусмотрены тепловые пушки Master BV290. Указанная конфигурация рассчитана на поддержание температуры внутри сооружения при температуре наружного воздуха до −30 °C.
Особенности реализации
Для крупного портового объекта важна не только площадь укрытия, но и возможность обеспечить его полноценной инженерной инфраструктурой.
В техническом предложении AZART предусмотрены системы якорения, поддержания давления, освещения, отопления и вентиляции, а также грузовые ворота и оборудование для их подъёма.
По документу срок производства составлял 31 день, доставка — 5 дней, шеф-монтаж — 3–5 дней, общий срок поставки — 41 день.
Результат
В результате Морской порт Санкт-Петербурга получил крупноформатное пневматическое укрытие площадью 1650 м², предназначенное для эксплуатации на территории портового объекта.
Проект демонстрирует возможность AZART создавать не только отдельные пневмоконструкции, но и крупные промышленные сооружения с комплексным инженерным оснащением.
